瀏覽次數:5956次
所屬分類:輪轂電機系列
電機功率10kw--50kw可按用戶技術要求定制
發布日期:2022-06-28 17:43:59
永磁同步輪轂電機多用于新能源車輛電驅動系統,是合能工程師潛心研發的一款為純電動汽車提高續航里程的產品,能大幅增加車廂可利用空間,以其小型化,效率高,高轉矩密度等優勢得到了眾多車企的認可.


一. 技術指標
| 電機類型 | 外轉子永磁同步 | 額定電壓 | 380VAC |
| 額定電流 | 90A | 峰值電流 | 185A |
| 額定功率 | 20KW | 峰值功率 | 40KW |
| 額定轉速 | 200rpm | 峰值轉速 | 500rpm |
| 額定轉矩 | 955Nm | 峰值轉矩 | 1910 Nm |

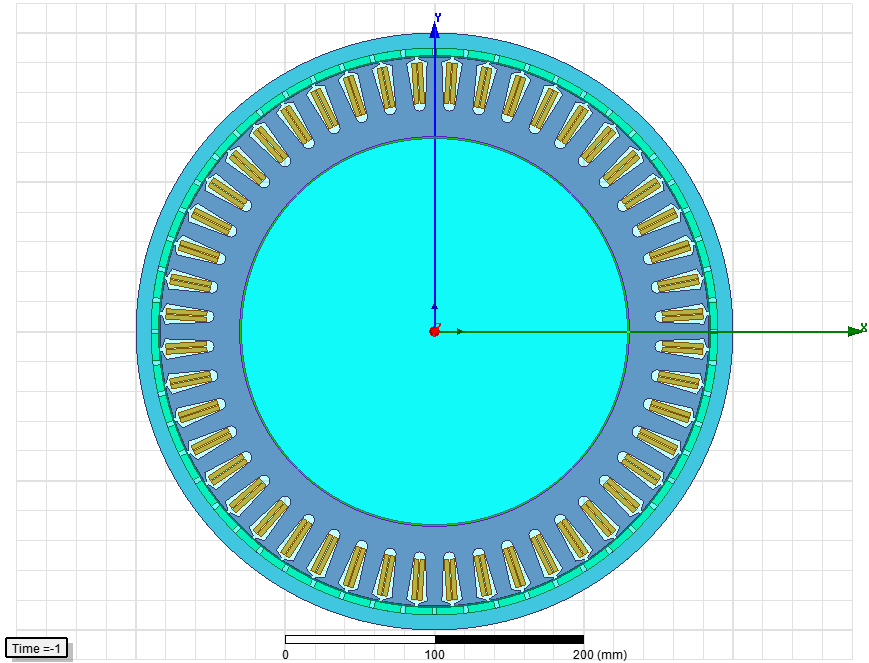

二. 結構參數
| 定子外徑 | 368 | 定子內徑 | 260 |
| 轉子外徑 | 400 | 轉子內徑 | 370 |
| 磁鋼厚度 | 5.0 | 極弧系數 | 0.85 |
| 槽數 | 48 | 極數 | 56 |
| 鐵芯長度 | 200 | 磁極型式 | 表貼式 |
| 繞組形式 | 分?jǐn)?shù)槽集中 | 鐵芯材料 | 50W270 |
| 節距 | 1 | 并聯路數 | 1 |
| 匝數 | 4 | 并繞股數 | 50 |
| 接法 | Y | 線規 | 0.63 |
