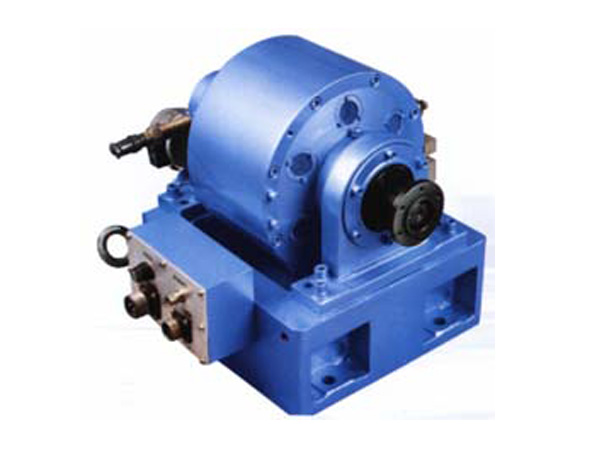

電渦流測功機作為測功機的一個分類，用來測量各種電動機等動力機械的性能，是應用市場比較多的必要測量實驗設備?？梢匀〈欧垭x合器、水力測功機、直流發電機組等，為了更好的了解電渦流測功機，今天合能的小編就給大家介紹下電渦流測功機的工作原理和特點。
　　

　　一、電渦流測功機工作原理

　　1、電渦流測功機利用渦流損耗的原理來吸收功率的。它由測功機、控制器及測力裝置組成測功裝置，可以測取被測機械的輸出轉矩和轉速，從而得出輸出功率。被測動力機械與電磁滑差離合器的輸入軸連接，帶動電樞旋轉，磁極則被安裝其上的測力臂掣住,，只能在一定范圍內擺動一角度，配合測力計就可以由此擺動角直接讀出電樞與磁極間作用的電磁轉矩。略去風摩損耗等測量誤差時，此電磁轉矩就等于被測動力機械的輸出轉矩。
　　
　　2、當直流電通過與轉子同軸裝配的勵磁線圈時而生成的磁通經過渦流環、氣隙和轉子形成閉合回路。由于轉子和擺動部分都是由磁性材料制成，磁阻很小，所以磁通密度主要取決于氣隙的大小。
　　
　　3、外面是均勻的齒和槽，磁場將在氣隙和電樞體或渦流環內表面上由任意一點的磁感應發生變化時產生，從而感應產生出渦流電勢，并得到渦流電。同時，經過渦流和磁場的渦合，轉子上產生了制動力矩，而在擺動體上則產生與拖動力矩相同的力矩，此力矩數值可由傳感器檢測出來。
　　
　　4、發動機輸出的功率被轉化成擺動體上滿流產生的等值熱量，該熱量由進入電樞體內表面或渦流環冷卻水槽中持續不斷的冷卻水帶走。為保證測功機能長期正常工作，防止測功機冷卻室內結垢影響冷卻效果，造成測功機損壞，所以冷卻水的凈化處理極為重要。
　　
　　5、電渦流測功機只能產生制動轉矩，不能作為電動機運行。一般用于測量轉速上升而轉矩下降，或轉矩變化而轉速基本不變的動力機械。
　　

　　二、電渦流測功機的特點

　　
　　1、電渦流測功機具有結構簡單，運行穩定，價格低廉，使用維修方便。
　　
　　2、電渦流測功機輸入轉速范圍寬，可用于各種類型的變頻調速電機、動態力學試驗。
　　
　　3、采用水冷卻，噪音低、振動小。
　　
　　4、對渦流測功機進行定電流、定速度、定轉矩。
　　
　　5、電渦流測功機控制器采用單相交流電源，控制功率小。
　　
　　6、突加負載與突減負載適應性0.5-1秒。
　　
　　7、電渦流測功機的扭矩測量，可以使用電子秤，壓力傳感器或高精度轉矩轉速測量儀的測量精度，適用于不同的場合。
　　
　　8、電渦流測功機可在環境溫度不超過40度，海拔不超過1000米，或當環境溫度為30度，相對濕度不大于85%的環境下使用。
　　

　　三、電渦流測功機適用范圍

　　
　　1、適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如串激電機、三相電機、同步電機、調速電機、電動工具及大功率電機。
　　
　　2、電渦流測功機可以做性能試驗、型式試驗、研究試驗。
　　
　　上述內容具體講解了電渦流測功機的工作原理和特點，電渦流測功機在工作過程中能帶來很高的測試精度，且反應快，所以成為普遍采用的測功設備，這里提醒一點的是，它與發電式測功機相比，電渦流測功機不能建立運動轉矩。合能電氣公司的低速大扭矩電渦流測功機，具有不換擋程連續大扭矩加載，無需額外的陪試升速箱等優勢，如果您有需要，歡迎與合能電話聯系！
